Support pour ampli hifi - 3D

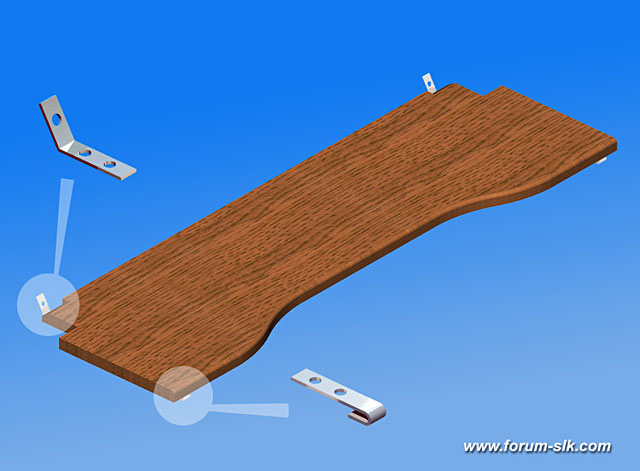

La planche en bois qui va recevoir l'ampli avec ces pattes de fixation.

Elle est fixée juste par les pattes arrières avec 2 boulons qui se trouve deja en place dans le coffre.
C'est la grande plaque qui est sous la moquette avec une dizaine de boulon, on prendra les 2 extrémités.



- les pattes avants " crochet " sont des fers plats qu'il faudra torde jusqu'a obtenir un " U "
- fixation avec 2 trous
- ces crochets vont se prendre sous le rebord de la tole du coffre, il y a un decalage de 5 mm au moins.
- Retirez la moquette, vous verrez mieux
- une fois en place, ce ne bouge plus !

----------------

- Les pattes de fixation arrieres sont faites a partir d'une equerre a 90° en acier.
- il faut ajuster l'angle d'ouverture par rapport a la tole de fond de coffre, a faire sur place...

----------------

- Les dimensions de la planche de bois suivent exactement la forme du coffre.
- il y a un decrochement et un meplat a l'arriere, car sinon on ne peut paspasser la clef pour serrer le boulon
- il faut aussi coller sous la planche des petit tasseaux en bois de 15mm d'epaisseur !
- ca permet aux cables electriques qui se trouvent desous de ne pas etre ecrasés !
- ça servira aussi de support a tout le systeme.

------------------

- Vous devez la recouvrir en tissus avant de la fixer !!
- Fixez l'ampli dessus
- Preparez les chemins de cable
- Prevoyez un cablage facilement demontable
- Vous pouvez fixer la planche...

------------------------
